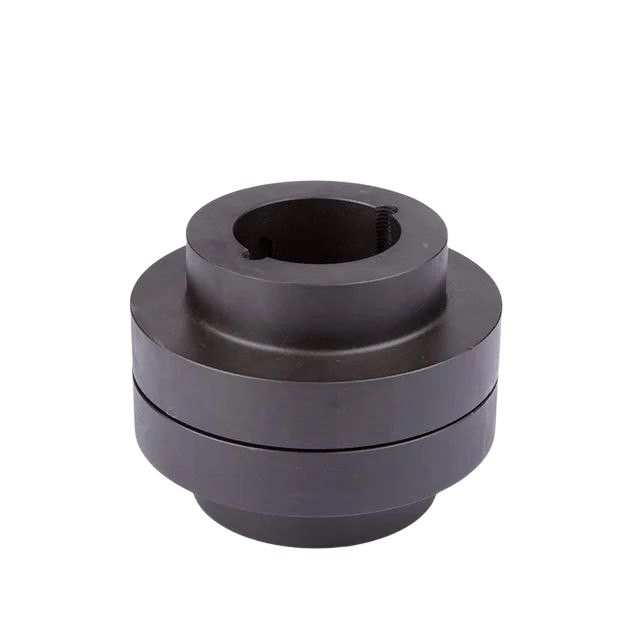

ضربهگیرهای نامرئی صنعت؛ کوپلینگ چگونه عمر موتورهای گرانقیمت را نجات میدهد؟
مقدمه: قطعهای که نمیبینید، اما بدون آن همه چیز میشکند
تصور کنید یک موتور الکتریکی 200 میلیون تومانی دارید که باید به یک پمپ صنعتی متصل شود. هر دو دستگاه با دقت بالا ساخته شدهاند، اما وقتی مستقیماً به هم وصل میشوند، چند ماه بعد بلبرینگها خراب میشوند، شفتها خم میشوند و در نهایت موتور گرانقیمت شما از کار میافتد.
چرا؟ چون دو دستگاه هرگز کاملاً همراستا نیستند. حتی یک میلیمتر اختلاف محور یا یک درجه انحراف زاویه، در سرعتهای بالا به نیروهای مخربی تبدیل میشود که آرامآرام قلب سیستم شما را نابود میکند.
اینجاست که کوپلینگ صنعتی وارد میشود؛ قطعهای که شاید هیچوقت توجه شما را جلب نکند، اما بدون آن، هیچ خط تولیدی، هیچ پمپ آبی، هیچ کمپرسوری و هیچ دستگاه صنعتی نمیتواند بیش از چند ماه دوام بیاورد.
امروز میخواهیم به زبان ساده توضیح دهیم که کوپلینگ چیست، چگونه کار میکند و چرا انتخاب درست آن میتواند میلیونها تومان هزینه تعمیر را از شما دور کند.
سفارش ساخت کوپلینگ صنعتی از گروه صنعتی مدنی
کوپلینگ چیست؟ پل ارتباطی بین دو دنیای مکانیکی
اگر بخواهیم ساده بگوییم، کوپلینگ دقیقاً مثل کمکفنر خودرو عمل میکند. وقتی خودرو روی جاده ناهموار حرکت میکند، کمکفنر ضربهها را جذب میکند و از آسیب به شاسی و موتور جلوگیری میکند. کوپلینگ هم دقیقاً همین کار را در دنیای صنعت انجام میدهد.
کوپلینگ صنعتی یک قطعه مکانیکی است که دو شفت (محور چرخش) را به هم متصل میکند و در عین حال:
- اختلاف محوری (Parallel Misalignment) را جبران میکند
- انحراف زاویهای (Angular Misalignment) را تحمل میکند
- ارتعاشات و ضربههای ناگهانی را جذب میکند
- گشتاور را از موتور به دستگاه منتقل میکند
بدون کوپلینگ، کوچکترین عدم تراز بین موتور و دستگاه، به تدریج بلبرینگها را خراب میکند، شفتها را خم میکند و در نهایت موتور گرانقیمت شما را از کار میاندازد.
چرا موتورهای صنعتی بدون کوپلینگ میمیرند؟
در دنیای ایدهآل، دو شفت باید کاملاً همراستا باشند. اما در دنیای واقعی:
- پایههای نصب با گذشت زمان جابهجا میشوند
- دما باعث انبساط و انقباض قطعات میشود
- ارتعاشات کارخانه تراز را به هم میزند
- نصب دستی هرگز 100% دقیق نیست
حتی یک اختلاف 0.5 میلیمتری در سرعت 1500 دور در دقیقه، نیروی جانبی عظیمی به بلبرینگها وارد میکند. این نیرو مثل یک چکش کوچک است که هر ثانیه صدها بار به بلبرینگ ضربه میزند. نتیجه؟ بلبرینگها در عرض چند ماه خراب میشوند، موتور داغ میکند و در نهایت میسوزد.
کوپلینگ این نیروهای مخرب را جذب میکند. مثل یک محافظ نامرئی، بین موتور و دستگاه ایستاده و میگوید: “تمام ضربهها را من میگیرم، شما آسوده کار کنید.”
انواع کوپلینگ صنعتی: کدام یک برای کدام کاربرد؟
همه کوپلینگها یکسان نیستند. بسته به نوع کاربرد، سرعت، گشتاور و شرایط محیطی، باید کوپلینگ مناسب را انتخاب کنید. بیایید مهمترین انواع را بررسی کنیم:
1. کوپلینگ HRC: انعطافپذیر و ضربهگیر
کوپلینگ HRC یکی از پرکاربردترین انواع در صنعت است. این کوپلینگ از یک المان لاستیکی (معمولاً پلیاورتان) بین دو فلنج فلزی استفاده میکند. لاستیک وظیفه جذب ضربه و ارتعاش را دارد.
مزایا:
- جذب عالی ضربه و ارتعاش
- قیمت مناسب
- نصب و تعویض آسان
- مناسب برای سرعتهای متوسط تا بالا
کاربردها:
- پمپهای آب و فاضلاب
- کمپرسورها
- فنهای صنعتی
- میکسرها و همزنها
نکته مهم: المان لاستیکی HRC قطعه مصرفی است و بسته به شرایط کاری، هر 1 تا 3 سال باید تعویض شود. اما این تعویض بسیار ارزانتر از تعمیر موتور است.

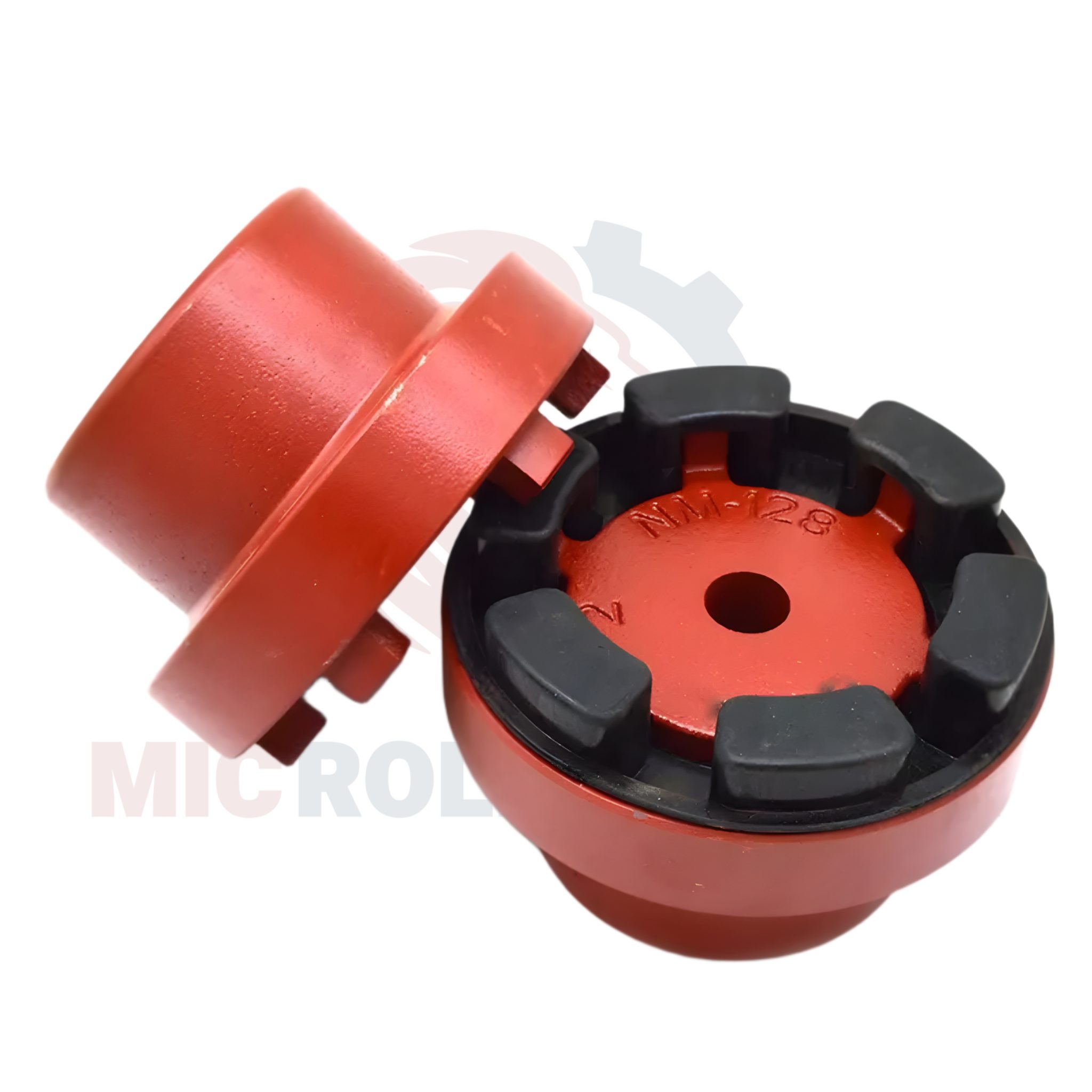

2. کوپلینگ NORMEX : قدرت برای کارهای سنگین
کوپلینگ NORMEX نسخه تقویتشده HRC است. در این نوع، المان لاستیکی ضخیمتر و مقاومتر است و میتواند گشتاورهای بالاتری را تحمل کند.
مزایا:
- تحمل گشتاور بالا
- مقاومت در برابر شوکهای شدید
- عمر طولانیتر المان لاستیکی
- مناسب برای کارهای سنگین
کاربردها:
- آسیابهای صنعتی
- سنگشکنها
- نوارنقالههای سنگین
- دستگاههای معدنی
ساخت کوپلینگ صنعتی از نوع NORMEX نیازمند دقت بالایی است، چون باید هم انعطافپذیری داشته باشد و هم گشتاور بالا را تحمل کند.
3. کوپلینگ UCC: استاندارد جهانی با دو نسخه
کوپلینگ UCC یک استاندارد جهانی است که در دو نسخه تولید میشود:
کوپلینگ UCC ایران:
- تولید داخل با استانداردهای ایرانی
- قیمت مناسبتر
- در دسترستر برای تعمیر و نگهداری
- مناسب برای کاربردهای عمومی صنعتی
کوپلینگ UCC ترک:
- تولید ترکیه با استانداردهای اروپایی
- کیفیت بالاتر و تلرانس دقیقتر
- عمر بیشتر
- مناسب برای کاربردهای حساس و پرسرعت
تفاوت اصلی: کوپلینگ UCC ترک از فولاد با کیفیت بالاتر و المان لاستیکی مقاومتر ساخته میشود. اگر سیستم شما 24 ساعته کار میکند، سرمایهگذاری روی نسخه ترک منطقی است.
4. کوپلینگ روتکس (ROTEX): دقت آلمانی برای کارهای حساس
کوپلینگ روتکس یک استاندارد آلمانی است که در دو نسخه تولید میشود:

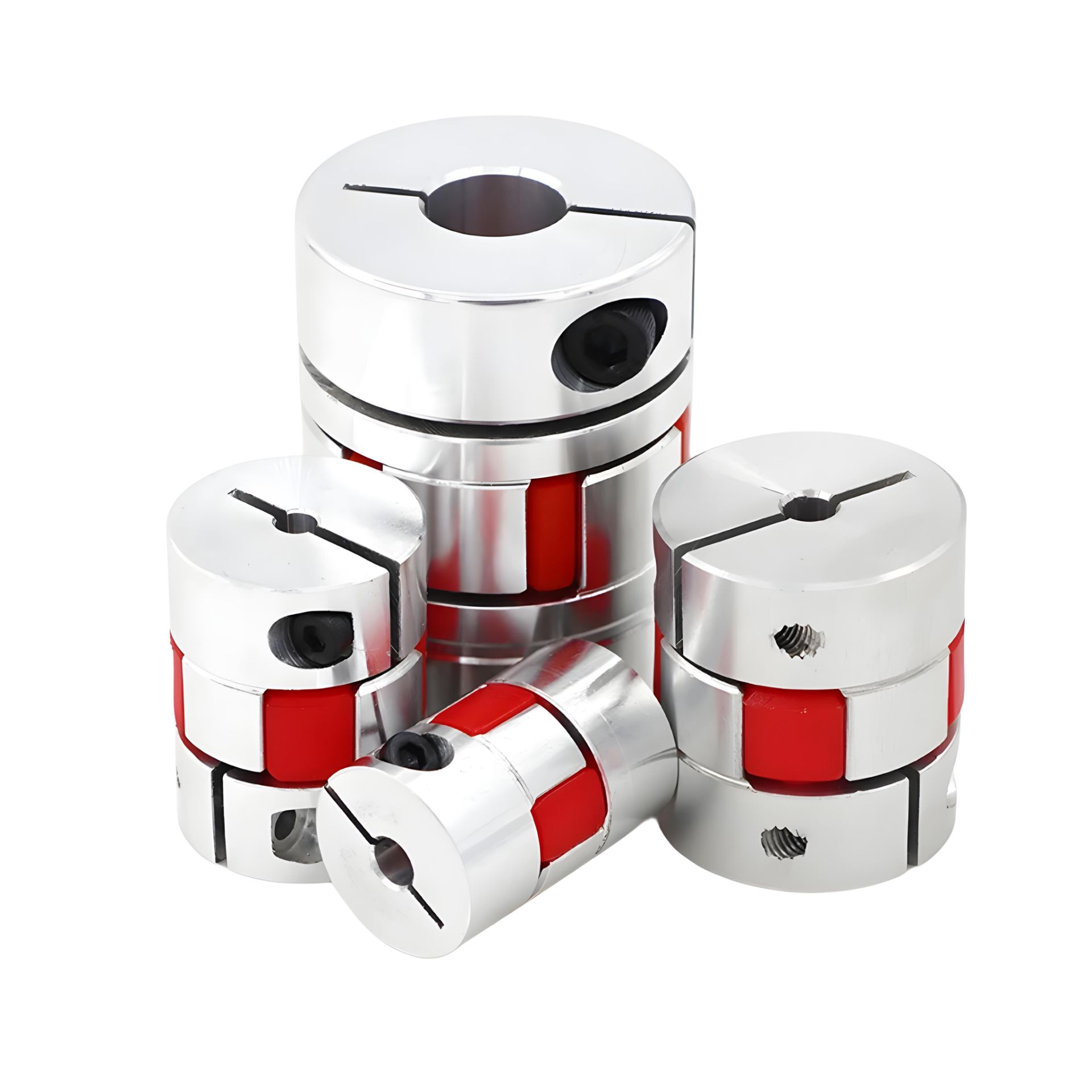

کوپلینگ روتکس آلومینیوم (ROTEX AL):
- سبک و مناسب برای سرعتهای بالا
- اینرسی پایین (شتابگیری سریع)
- مناسب برای موتورهای سروو و استپر
- کاربرد در ماشینآلات CNC و رباتیک

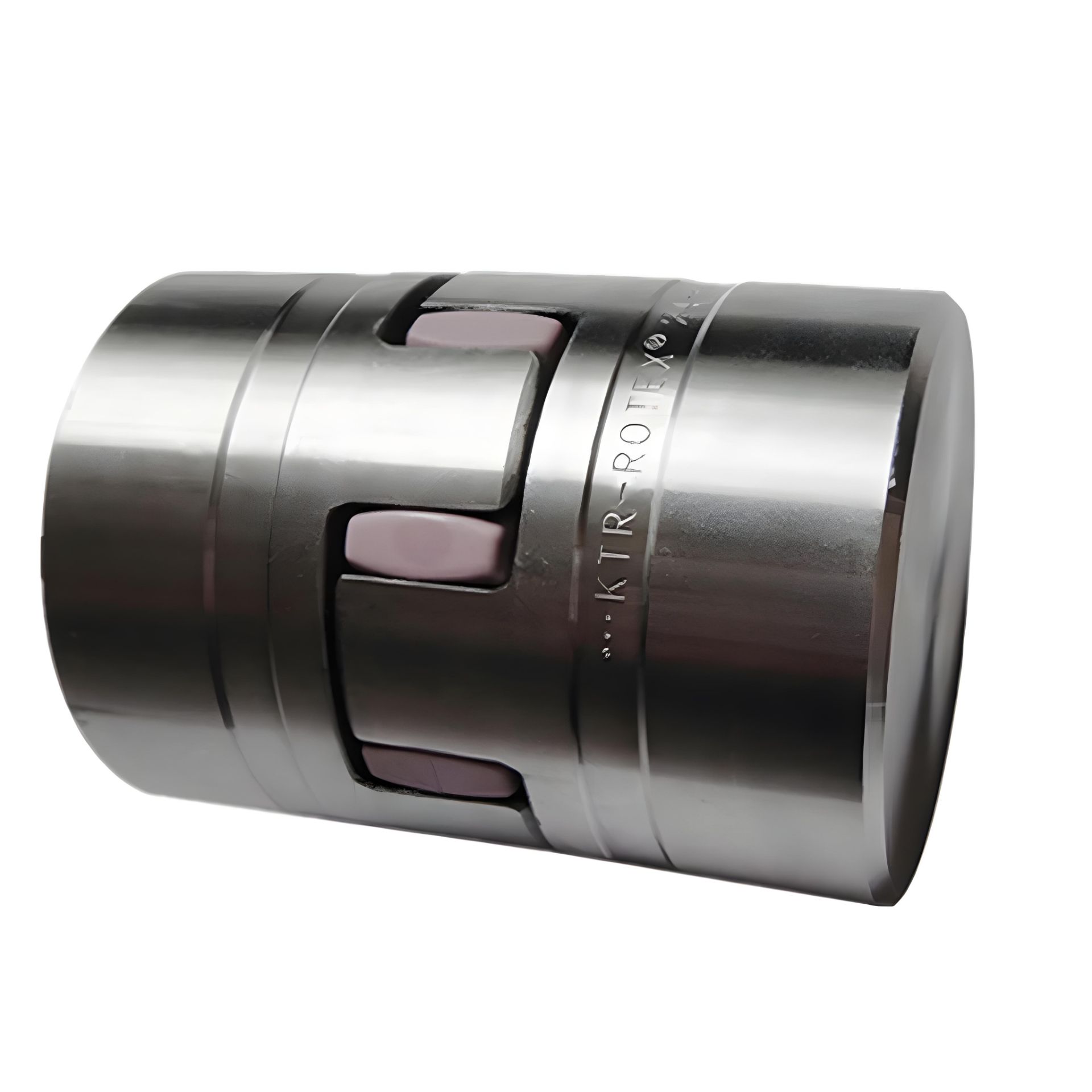

کوپلینگ روتکس فولادی (ROTEX CK45):
- مقاوم و بادوام
- تحمل گشتاور بالاتر
- مناسب برای کاربردهای صنعتی سنگین
- عمر طولانیتر در شرایط سخت
تفاوت کلیدی: اگر سرعت و دقت اولویت شماست، روتکس آلومینیوم را انتخاب کنید. اگر گشتاور و دوام مهمتر است، روتکس فولادی بهترین گزینه است.
جدول مقایسه انواع کوپلینگ صنعتی
| نوع کوپلینگ | گشتاور | سرعت | جذب ضربه | قیمت | کاربرد اصلی |
|---|---|---|---|---|---|
| HRC | متوسط | بالا | عالی | مناسب | پمپ، فن، کمپرسور |
| NORMEX | بالا | متوسط | عالی | متوسط | سنگشکن، آسیاب، نوارنقاله |
| UCC ایران | متوسط | متوسط | خوب | اقتصادی | صنایع عمومی |
| UCC ترک | بالا | بالا | عالی | بالاتر | خطوط تولید 24 ساعته |
| ROTEX AL | متوسط | خیلی بالا | خوب | بالا | CNC، رباتیک، سروو |
| ROTEX CK45 | بالا | بالا | عالی | بالا | ماشینآلات دقیق صنعتی |
چگونه کوپلینگ مناسب را انتخاب کنیم؟
انتخاب کوپلینگ نباید تصادفی باشد. چند سوال کلیدی باید پاسخ دهید:
1. گشتاور مورد نیاز چقدر است؟
گشتاور موتور را بررسی کنید و یک کوپلینگ با ضریب اطمینان 1.5 تا 2 برابر انتخاب کنید. اگر سیستم شما شوکهای ناگهانی دارد (مثل سنگشکن)، ضریب اطمینان را به 3 برسانید.
2. سرعت چرخش چقدر است؟
برای سرعتهای بالای 3000 دور در دقیقه، کوپلینگهای سبک مثل ROTEX AL مناسبتر هستند. برای سرعتهای پایینتر، HRC یا NORMEX کافی است.
3. میزان عدم تراز چقدر است؟
اگر نصب شما دقیق است، کوپلینگهای سختتر مشکلی ندارند. اما اگر عدم تراز بیشتر از 0.5 میلیمتر است، حتماً به کوپلینگ انعطافپذیر نیاز دارید.
4. شرایط محیطی چگونه است؟
دما، رطوبت، گرد و غبار و مواد شیمیایی همه روی انتخاب کوپلینگ تأثیر دارند. برای محیطهای خورنده، کوپلینگهای استیل یا با پوشش ضدخوردگی انتخاب کنید.
5. بودجه شما چقدر است؟
اگر بودجه محدود است، HRC یا UCC ایران گزینههای خوبی هستند. اما اگر سیستم شما حیاتی است و توقف آن هزینه بالایی دارد، روی کوپلینگهای با کیفیت بالاتر سرمایهگذاری کنید.
نصب و نگهداری: نکاتی که عمر کوپلینگ را دو برابر میکند
ساخت کوپلینگ صنعتی با دقت بالا انجام میشود، اما اگر نصب درست نباشد، بهترین کوپلینگ هم زود خراب میشود.
نکات نصب:
- تراز را جدی بگیرید
از ابزارهای لیزری یا ساعت اندیکاتور برای تراز استفاده کنید. عدم تراز بیش از 0.1 میلیمتر در سیستمهای پرسرعت غیرقابل قبول است.
- پیچها را با گشتاور مناسب سفت کنید
پیچهای شل باعث لقی و ارتعاش میشوند. پیچهای بیش از حد سفت، شفت را خراب میکنند. از آچار گشتاور استفاده کنید.
- از واشر قفلی استفاده کنید
ارتعاشات میتوانند پیچها را شل کنند. واشر قفلی یا چسب قفلکننده دنده (مثل Loctite) استفاده کنید.
- فاصله بین دو نیمه را رعایت کنید
کوپلینگهای انعطافپذیر نیاز به فاصله مشخصی بین دو فلنج دارند. این فاصله را از کاتالوگ بخوانید و دقیقاً رعایت کنید.
نکات نگهداری:
- المان لاستیکی را هر 6 ماه بازرسی کنید
- ترک، پارگی یا سختی لاستیک نشانه نیاز به تعویض است
- روغنکاری کوپلینگهای انعطافپذیر ممنوع است (روغن لاستیک را خراب میکند)
- ارتعاش غیرعادی یا صدای غیرمعمول را جدی بگیرید
هزینه کوپلینگ در مقابل هزینه تعمیر موتور
بیایید با اعداد واقعی صحبت کنیم:
هزینه یک کوپلینگ HRC استاندارد: 2 تا 5 میلیون تومان
هزینه یک کوپلینگ ROTEX با کیفیت: 10 تا 20 میلیون تومان
هزینه تعمیر یک موتور 30 کیلووات:
- تعویض بلبرینگ: 15 تا 25 میلیون تومان
- تعویض شفت خم شده: 30 تا 50 میلیون تومان
- سیمپیچی مجدد موتور سوخته: 80 تا 150 میلیون تومان
هزینه توقف خط تولید: 50 تا 500 میلیون تومان (بسته به صنعت)
حالا حساب کنید: آیا صرفهجویی 5 میلیون تومانی در خرید کوپلینگ ارزش ریسک 150 میلیون تومانی را دارد؟
داستان واقعی: کارخانهای که با یک کوپلینگ 10 میلیونی، 200 میلیون تومان صرفهجویی کرد
یک کارخانه تولید پلاستیک در کرج، یک اکسترودر با موتور 75 کیلووات داشت. برای صرفهجویی، از یک کوپلینگ ارزان قیمت و بیکیفیت استفاده کردند. بعد از 8 ماه:
- بلبرینگهای موتور خراب شدند
- شفت موتور خم شد
- در نهایت موتور سوخت
هزینه کل: 180 میلیون تومان تعمیر + 3 هفته توقف تولید
بعد از تعمیر، این بار یک کوپلینگ NORMEX با کیفیت نصب کردند. 4 سال گذشته و هنوز همان کوپلینگ بدون مشکل کار میکند.
درس ماجرا: کوپلینگ جایی نیست که صرفهجویی کنید.
سوالات متداول
آیا میتوانم کوپلینگ را خودم نصب کنم؟
اگر ابزار تراز و دانش فنی دارید، بله. اما برای سیستمهای حیاتی، بهتر است از متخصص کمک بگیرید. نصب نادرست میتواند بدتر از نداشتن کوپلینگ باشد.
چند وقت یکبار باید کوپلینگ را تعویض کنم؟
کوپلینگ خودش معمولاً سالها دوام میآورد. اما المان لاستیکی بسته به شرایط کاری، هر 1 تا 3 سال باید تعویض شود. علائم فرسودگی: ترک، سختی، پارگی لاستیک.
تفاوت کوپلینگ ایرانی و خارجی چیست؟
کوپلینگهای خارجی (مثل UCC ترک یا ROTEX آلمانی) تلرانس دقیقتر، مواد با کیفیت بالاتر و عمر بیشتری دارند. کوپلینگهای ایرانی قیمت مناسبتری دارند و برای کاربردهای عمومی کافی هستند.
آیا کوپلینگ صدا دارد؟
کوپلینگ سالم تقریباً بیصدا است. اگر صدای غیرعادی میشنوید، احتمالاً مشکلی در نصب، تراز یا فرسودگی المان وجود دارد.
جمعبندی
کوپلینگ صنعتی شاید سادهترین قطعه در یک سیستم مکانیکی به نظر برسد، اما نقش آن در حفظ موتورهای گرانقیمت غیرقابل انکار است. این قطعه کوچک مثل یک محافظ نامرئی، تمام ضربهها، ارتعاشات و عدم ترازها را جذب میکند و از آسیب به موتور و دستگاه جلوگیری میکند.
انتخاب درست کوپلینگ بسته به نوع کاربرد، گشتاور، سرعت و شرایط محیطی دارد. کوپلینگ HRC برای کاربردهای عمومی، کوپلینگ NORMEX برای کارهای سنگین، کوپلینگ UCC برای استانداردهای جهانی و کوپلینگ روتکس برای دقت بالا، هر کدام جایگاه خاص خود را دارند.
یادتان باشد: صرفهجویی در خرید کوپلینگ، ممکن است شما را میلیونها تومان هزینه تعمیر کند. سرمایهگذاری روی یک کوپلینگ با کیفیت، بهترین بیمه برای موتورهای گرانقیمت شماست.
