راهنمای جامع انتخاب و خرید یونیت هیتر صنعتی؛ مقایسه مدلهای آبگرم، بخار و برقی
تأمین گرمایش یکنواخت و سریع در فضاهای بزرگ با سقفهای بلند همواره یکی از چالشهای اصلی مهندسان تأسیسات و مدیران کارخانجات بوده است. سولههای تولیدی، انبارها، سالنهای ورزشی، گلخانهها و مجتمعهای تجاری بزرگ به دلیل حجم بالای هوا و تبادل حرارتی پیوسته، نیازمند تجهیزاتی هستند که بتوانند در کمترین زمان ممکن، جریان هوای گرم را با پرتاب موثر در سرتاسر محیط توزیع کنند. در میان سیستمهای مختلف تهویه مطبوع، یونیت هیتر (Unit Heater) به عنوان کارآمدترین، کمهزینهترین و قابلاعتمادترین تجهیز گرمایش مرکزی برای این قبیل کاربریها شناخته میشود.
در این مقاله، ساختار فنی، نحوه عملکرد، تفاوت تیپهای مختلف یونیت هیتر و الزامات مهندسی در انتخاب ظرفیت مناسب مورد بررسی قرار گرفته است.
یونیت هیتر چیست و چگونه کار میکند؟
یونیت هیتر یک سیستم گرمایشی همرفتی با گردش اجباری (Forced Convection) است. مکانیزم عملکرد این دستگاه بر پایه انتقال حرارت بین یک سیال واسط حرارتی و جریان هوای محیط استوار است.
اجزای اصلی تشکیلدهنده یک یونیت هیتر استاندارد عبارتند از:
- کویل حرارتی (Heating Coil): مبدل لولهفین (معمولاً لولههای مسی یا مانیسمان فولادی با فینهای آلومینیومی موجدار) که سیال داغ درون آن جریان دارد.
- فن آکسیال دمنده (Axial Fan): الکتروفن محوری با بالانس دینامیکی و استاتیکی دقیق که هوا را از روی کویل عبور میدهد.
- دمپرهای هدایت هوا (Louvers): پرههای قابلتنظیم افقی و عمودی در قسمت جلوی دستگاه جهت کنترل جهت و زاویه پرتاب باد.
- بدنه و استراکچر مقاوم: محفظه فلزی مستحکم با پوشش رنگ الکترواستاتیک پودری کوره جهت مقاومت در برابر رطوبت و محیطهای صنعتی خورنده.
هنگامی که سیال حرارتی (آب گرم، بخار یا جریان برق) وارد کویل میشود، سطح لولهها و فینها به شدت گرم میگردد. با روشن شدن فن، هوای سالن از پشت دستگاه مکش شده، با عبور از روی سطوح داغ فینها گرم میشود و با سرعت و هدایت مناسب به سمت فضای اشغالشده توسط پرسنل یا تجهیزات پرتاب میگردد.
انواع یونیت هیتر بر اساس نوع سیال و منبع انرژی
یونیت هیترها بسته به نوع زیرساخت موتورخانه و تأسیسات مرکزی در سه مدل عمده تولید میشوند:
۱. یونیت هیتر آب گرم (Hot Water Unit Heater)
پرمصرفترین و رایجترین مدل در پروژههای صنعتی و تجاری است. در این سیستم، آب گرم با دمای بین ۷۰ تا ۹۰ درجه سانتیگراد از طریق بویلر یا دیگ آبگرم موتورخانه وارد کویل مسی دستگاه میشود.
- مزایا: هزینه راهاندازی و نگهداری پایین، ایمنی بسیار بالا، استهلاک کم و عملکرد بیصدا.
۲. یونیت هیتر بخار (Steam Unit Heater)
این مدل مخصوص کارخانجات و مجتمعهایی است که مجهز به بویلر بخار هستند. با توجه به فشار و دمای بالای بخار داغ، کویلهای این مدل از لولههای فولادی بدوندرز (مانیسمان استاندارد A106 یا لولههای مسی ضخیم بدون درز) با ضخامت بالا ساخته میشوند.
- مزایا: قدرت حرارتی فوقالعاده بالا، گرمایش بسیار سریع فضا و کاهش تعداد یونیتهای مورد نیاز در سالنهای بسیار وسیع.
۳. یونیت هیتر برقی (Electric Unit Heater)
در مناطقی که دسترسی به گاز شهری یا تأسیسات موتورخانه مرکزی وجود ندارد، از المنتهای فیندار الکتریکی درون یونیت هیتر برای تأمین گرما استفاده میشود.
- مزایا: عدم نیاز به لولهکشی موتورخانه و نصب سریع، مناسب برای فضاهای دورافتاده یا کارگاههای کوچک.
تفاوت یونیت هیترهای دیواری و سقفی (نصب افقی و عمودی)
نحوه نصب دستگاه تأثیر مستقیمی بر الگوی گردش هوا در محیط دارد:

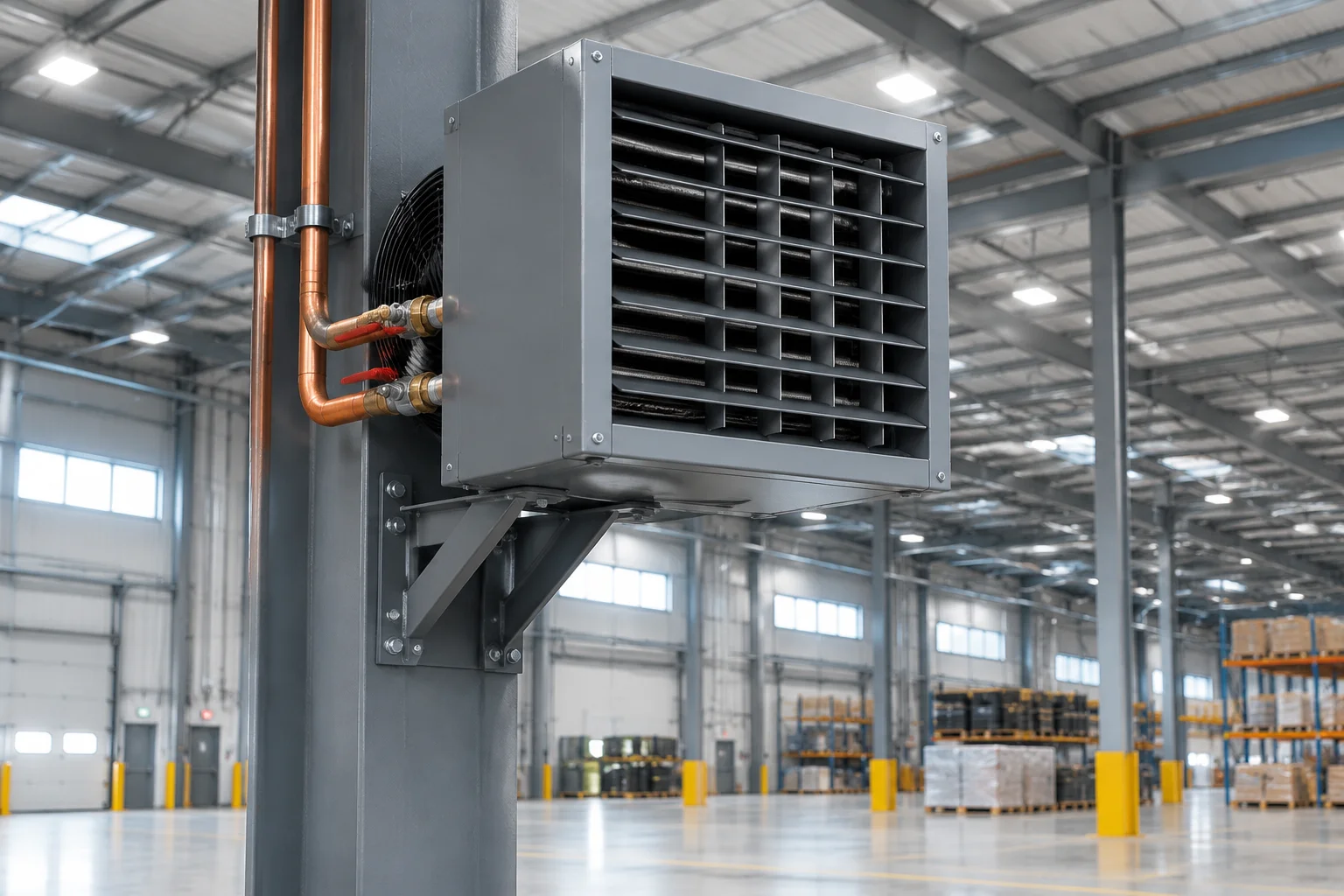

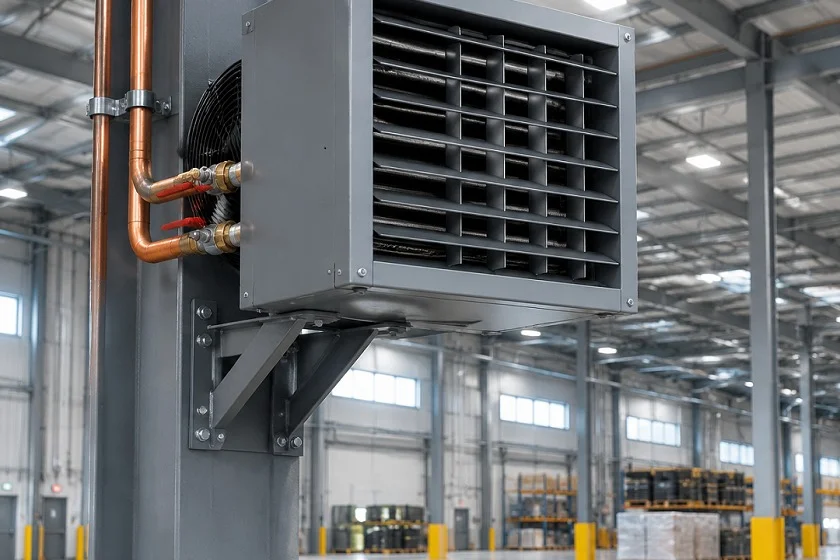

- نصب دیواری (پرتاب افقی – Horizontal Throw): دستگاه بر روی ستون یا دیوار سالن نصب میشود و هوا را در راستای طولی پرتاب میکند. این روش مانع از انباشت هوای گرم در زیر سقف شده و دما را در تراز حضور افراد یکنواخت میسازد.
- نصب سقفی (پرتاب عمودی – Downflow / Vertical Throw): برای سالنهای با ارتفاع سقف بیش از ۶ تا ۸ متر و خطوط انبارداری راهرویی، نصب زیر سقف و پرتاب باد به صورت عمودی به سمت پایین، بهترین توزیع دما را فراهم میکند.
پارامترهای کلیدی در محاسبه و انتخاب یونیت هیتر
برای دستیابی به راندمان حرارتی حداکثری و جلوگیری از هدررفت انرژی، در زمان سفارش دستگاه باید موارد زیر محاسبه شوند:
- بار حرارتی ساختمان (Heating Load): محاسبه اتلاف حرارتی از جدارهها، سقف، کف و نرخ تعویض هوای سالن (Air Change).
- دبی و افت فشار سیال (Flow Rate & Pressure Drop): میزان گردش آب گرم یا بخار مورد نیاز و افت فشار هیدرولیکی کویل برای تطابق با پمپهای سیرکولاتور.
- برد پرتاب باد (Air Throw): محاسبه فاصله پرتاب مؤثر به طوری که تمام نقاط سالن بدون ایجاد باد مستقیم آزاردهنده پوشش داده شوند.
- سطح صدای مجاز (dB): در فضاهای تجاری و ورزشی، استفاده از الکتروفنهای با دور پایین (۹۰۰ RPM) برای کاهش صدا در اولویت است.
تولید مهندسی و سفارشی یونیت هیتر در رویال تهویه
طراحی کویلهای متراکم با آرایش بهینه لولهها، استفاده از لولههای مسی و فولادی استاندارد، الکتروفنهای ضدلرزش و پوششهای مقاوم در برابر خوردگی، نقشی تعیینکننده در طول عمر سیستمهای تهویه دارند. مجموعه مهندسی رویال تهویه با بهرهگیری از نرمافزارهای تخصصی محاسبات حرارتی، انواع یونیت هیترهای آبگرم و بخار صنعتی را مطابق با نیاز اختصاصی هر پروژه طراحی و تولید مینماید.
جهت دریافت کاتالوگ فنی، مشاوره مهندسی برای سایزینگ تجهیزات و استعلام قیمت میتوانید به صفحه یونیت هیتر رویال تهویه مراجعه فرمایید یا با کارشناسان فنی این مجموعه در ارتباط باشید.
